Морские комплекты Глобалстар
Терминал SAT550X, SAT550XF
Назначение:
- Морские комплекты SAT 550X и SAT 550XF предназначены для установки на речном или морском судне и в стационарном пункте на суше
- Зарядка аккумуляторной батареи АТ Telit SAT 550
- Дополнительная внешняя антенна для сотовых сетей GSM-900
- Передача данных (9.6 Кбит/с, Глобалстар/GSM), Интернет, эл. почта, факс-мэйл, FTP-сервис через адаптер DT 550, SMS (в режиме Глобалстар и GSM-900).
Особенности:
- Влагозащищенная спутниковая антенна.
- Встроенная (для модели SAT 550X) или выносная (для модели SAT 550XF) мини-трубка для голосовой связи.
- Внешняя антенна (* крепится на мачтовой опоре, входящей в комплект поставки. Крепление опоры - по месту.
- Подключение персонального компьютера осуществляется через Адаптер DT550 (универсальный) либо к внешнему разъему морского комплекта SAT 550X (для этого необходимо заказать доработку держателя SAT 550X и адаптера DT550 в сервисном центре), либо непосредственно к абонентскому терминалу SAT550. Т.о. обеспечивается возможность передачи данных в режимах Глобалстар/GSM, выхода в Интернет и доступность всего спектра услуг передачи данных. Для корректной работы единовременно к держателю может быть подключен только один из указанных Адаптеров. При смене во время работы одного Адаптера на другой необходимо сначала выключить абонентский терминал SAT550 (кнопка питания), подключить к соответствующему разъему новый адаптер, а затем снова включить абонентский терминал. Рекомендуется держать постоянно подключенным адаптер, который используется наиболее часто, а второй подключать при необходимости получения соответствующей услуги.
- Для подключения к SAT550X стандартных телефонных аппаратов с тональным набором (радиотелефонов, автоответчиков, офисных АТС и др.) применяется адаптер двухпроводной телефонной линии. Подключение через этот адаптер радиотелефона с несколькими трубками позволяет устанавливать соединение между радио-трубками (бесплатно) и через спутниковый канал Глобалстар в радиусе работы радиотелефонов.
- Услуги связи GSM 900 обеспечиваются при подключении соответствующей внешней антенны.

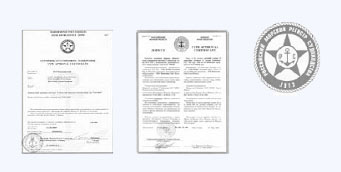

На абонентские терминалы Telit SAT550 с комплектом дополнительного оборудования SAT550X, SAT550XF получены Допуски Российского Речного Регистра № 100-11- 06 от 28.05.02 и Сертификат об одобрении типа Российского Морского Регистра Судоходства № 03.00088.011 от 11.04.2003. Указанными документами разрешается использо- вание терминала Telit SAT550 в комплекте с SAT550X, SAT550XF в качестве дополнительного радиооборудования на речных и морских судах для обеспечения связи через систему спутниковой связи Глобалстар.
Морской комплект ICS SAT 550XF (c выносной трубкой)
- Максимальная выходная мощность: 2 Вт (+33 dBm)
- Диапазон частот приема/передачи: 2.5/1.6 ГГц (Глобалстар), 900 МГц (GSM)
- Питание: 10.8-15.6 В пост. - SAT 550X 17.0-32.0 В пост. - SAT 550XF-24VDC
- Потребляемая мощность: 10 W (max: 30 W)
- Диапазон рабочих температур
- для подпалубного оборудования: от 0°С до +40°C
- для надпалубного оборудования: от -30°С до +50°C
- Допустимые климатические условия: влажность до 95%
- Время полного заряда аккумулятора: 180 мин, 80%-го заряда: 60 мин.
- Интерфейсы: RS232, телефонная линия (RG11)
- Вес: около 1,0 кг + антенна (0,8 кг)
Производитель (ICS Electronics) SAT550X и SAT550XF рекомендует использовать внешнюю антенну GSM со следующими характеристиками:
- Диапазон частот 890-960 МГц
- Монтаж жесткое крепление на мачте
- Коэффициент усиления более 3 дБ (колинеарные антенны)
- Кабель минимальные потери
- Кабельный разъем TNC (вилка) с поворотом на 90 0Б возможно использование другого разъема с соответствующим переходником.
| Наименование | Обозначение | Кол. | Примечание |
|---|---|---|---|
| Устройство в комплекте (подпалубное оборудование) | SAT550X, SAT550XF | 1 | Базовый к-т |
| Внешняя антенна (надпалубное оборудование) + кабель ВЧ (длина 10 м) |
1 | Базовый к-т | |
| Опора антенны | 1 | Базовый к-т | |
| Крепежные элементы | 1 | Базовый к-т | |
| Инструкция пользователя на русском языке | ДМ-Р | 1 | Базовый к-т |
| Антенный кабель с разъемами TNC (вилка, угловая) - N (вилка), длина 20 м (* |
SН -1000 | 1 | Дополнительно |
| Адаптер двухпроводной линии (только для SAT 550X) | 1 | Дополнительно | |
| Адаптер передачи данных (** | DT 550 | 1 | Дополнительно |
| Адаптер-удлинитель линии передачи данных RS232/RS422 (*** | RS232-422 | 1 | Дополнительно |
*) После монтажа антенного кабеля потребитель, в соответствии с рекомендациями ГлобалТел, выполняет герметизацию разъема типа N в точке подсоединения к антенне.
**) Для подключения DT550 к SAT550X в сервисном центре ГлобалТел проводится доработка держателя и адаптера DT550.
***) Позволяет удлинить до 1.2 км максимально допустимую длину кабеля передачи данных между терминальным устройством (РС) пользователя и абонентским терминалом (АТ) Глобалстар (см. описание ниже в настоящем Каталоге)
Абонентский терминал SAT 550 поставляется отдельно.
